微米級的精度控制，決定了電子設備連接的可靠性
在電子制造領域，PCB插針壓裝是一項看似簡單卻極具挑戰的工藝。隨著電子設備向小型化、高密度方向發展，傳統壓裝技術已難以滿足現代PCB插針的精密裝配要求。伺服壓機憑借其高精度控制能力，正成為解決這一行業難題的關鍵技術。
PCB插針壓裝的特殊挑戰
PCB插針壓裝過程中，下壓力控制至關重要。壓力過小會導致插針與PCB板虛接，造成接觸不良；壓力過大則可能損傷插針結構或破壞PCB板線路。研究表明，插針壓裝的壓力偏差需控制在±1%以內，才能保證連接可靠性。魚眼端子壓裝過程中存在典型的峰值力現象。當端子開始?jí)喝霑r(shí)，魚眼結構變形會產生第一波峰；繼續壓入后出現第二波峰，這兩個峰值力的準確識別與判斷是壓裝成功的關鍵。傳統壓裝設備難以精確捕捉這些力值變化，導致壓裝質量不穩定。
伺服壓機的技術優勢
高精度控制能力
伺服壓機采用伺服電機驅動高精度滾珠絲桿，實現微米級的位置控制。其位移測量分辨率可達0.001mm，重復定位精度高達0.01mm，遠超傳統壓裝設備。這種精度水平對于保證插針壓裝深度一致性至關重要。在壓力控制方面，伺服壓機可實現±0.5%FS的壓力精度，有效力檢測范圍達到10%-100%FS。這意味著設備能夠精確控制從初始接觸到壓裝完成的全過程壓力變化，避免過壓或欠壓導致的品質問題。智能過程監控
伺服壓機配備高速數據采集系統，以≥1000次/秒的采樣率實時繪制力-位移曲線，完整記錄壓裝過程的每一個細節。系統能夠自動識別魚眼端子壓裝中的兩個峰值力，并在第二峰值后判斷壓裝是否合格。通過設定質量判斷點和包絡線窗口，伺服壓機可實時監控壓裝過程中力與位移的關系，一旦發現異常立即報警并停機，防止不良品產生。這種在線質量監控能力大幅提升了產品一致性。自適應壓裝策略
針對不同規格的插針和魚眼端子，伺服壓機支持多段壓裝參數設置。設備可根據端子材質、厚度和PCB板特性，自動調整壓裝速度和作用力，確保每種產品都能獲得最優壓裝效果。先進的伺服壓機還具備自學習功能，能夠根據歷史壓裝數據優化參數設置，逐步提升壓裝精度和效率。這種智能化特點使設備能夠適應多品種、小批量的柔性生產需求。魚眼端子壓裝的精密控制
峰值力識別與處理

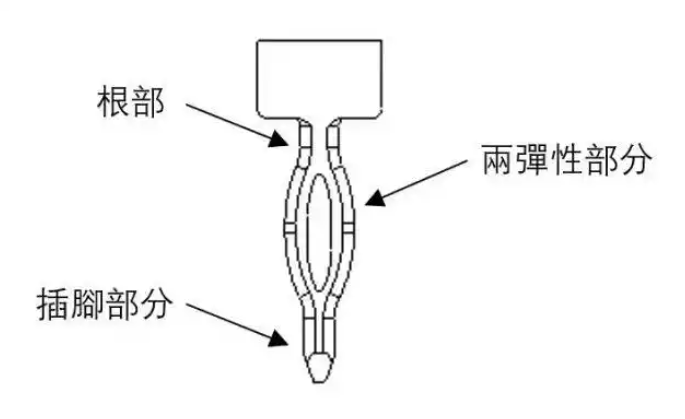

魚眼端子壓裝過程中，系統會精確記錄第一波峰和第二波峰的出現位置及力值大小。只有當兩個峰值力均出現在合理范圍內，且壓裝曲線符合預設包絡線時，系統才會判定壓裝合格。這種基于力-位移曲線的判斷方法，能夠有效區分正常壓裝與異常情況（如端子放置歪斜、PCB板孔位偏差等），避免單純依靠最終壓力或位移判斷帶來的誤判風險。壓裝深度精密控制
PCB插針壓裝對凸起高度有嚴格工藝要求。伺服壓機通過精確控制壓裝深度，確保插針在PCB板另一端的凸起高度始終在規格范圍內。這對于后續連接器插拔的可靠性至關重要。系統通過實時監測位移變化，結合壓力反饋，動態調整壓裝軌跡，確保每個插針的壓裝深度一致性控制在±0.01mm以內。異常檢測與預防
伺服壓機具備針腳異常檢測功能，能夠識別插針彎曲、破損等缺陷。當檢測到異常時，設備會立即停止壓裝并報警，防止缺陷產品流入下道工序。同時，系統會記錄所有異常事件及其處理方式，為工藝優化和質量追溯提供數據支持。這種預防性質量控制理念，大幅降低了后續維修成本和質量風險。
礪星伺服壓機：精密壓裝的創新解決方案
在伺服壓機技術領域，礪星工業科技憑借其深厚的技術積累，為PCB插針壓裝提供了高性能解決方案。礪星伺服壓機采用模塊化閉環伺服控制系統，實現力、位移、時間數據的實時采集與分析，有效保障壓裝質量。礪星伺服壓機的一個突出特點是其高剛性機架設計。設備采用優質碳素結構鋼板去除應力焊接而成，焊接后機身整體回火處理，使其具有高強度剛性，能夠保證在長期使用中維持穩定的精度。在PCB插針壓裝應用中，礪星伺服壓機展現出卓越的性能。其壓力控制精度可達±0.5%F.S，位移重復定位精度可達±0.01mm，能夠滿足最嚴格的插針壓裝要求。設備配備直觀的觸摸屏界面，操作簡便，大幅降低了操作人員的學習成本。特別值得一提的是，礪星伺服壓機在能效優化方面表現突出。相比傳統液壓設備節能效果可達80%以上，為客戶顯著降低長期運營成本。其緊湊型設計也節省了寶貴的生產空間，提高場地利用率。
實際應用效果與價值分析
采用精密伺服壓機后，PCB插針壓裝質量得到顯著提升。實測數據顯示，優化后的壓裝工藝使產品合格率提升至99.9%以上，插針連接可靠性提高30%以上。從生產成本角度分析，雖然伺服壓機的初始投資較高，但長期來看具有顯著的成本優勢。不良率降低減少了返工和報廢損失，生產效率提高降低了單位產品成本，設備穩定性減少了維修費用和生產中斷損失。某電子制造企業引入伺服壓機后，PCB組裝線的插針壓裝工序生產效率提升25%，不良率從3%降低到0.5%以下，年節約質量成本超過百萬元。
未來展望
隨著電子設備進一步向小型化、高密度方向發展，PCB插針壓裝將面臨更大挑戰。更精細的引腳間距、更高密度的連接要求，都需要伺服壓機提供更高的精度和更智能的控制策略。伺服壓機技術正與物聯網、大數據、人工智能等新技術深度融合，向更加智能化的方向發展。未來，伺服壓機將不僅是簡單的壓裝設備，更是整個生產系統的智能節點，能夠自主優化壓裝參數，預測設備維護需求。智能制造與數字化已成為電子制造業的主流趨勢，伺服壓機作為這一轉型的關鍵設備，將繼續推動電子制造業向更高質量、更高效率的方向發展。
結語
PCB插針壓裝雖是小環節，卻關乎整個電子設備的可靠性與壽命。伺服壓機通過其精密控制能力和智能監控系統，為插針壓裝提供了可靠的工藝保障。選擇先進的伺服壓機技術，不僅是提升產品質量的需要，更是企業在激烈市場競爭中保持優勢的戰略選擇。隨著5G、物聯網、汽車電子等新興領域的快速發展，對PCB插針壓裝質量的要求將越來越高。伺服壓機作為精密壓裝的核心技術，必將在電子制造領域發揮越來越重要的作用。
