在電機電控端蓋、多點鎖付、密封面連接場景中，扭矩-角度曲線常被用來判斷擰緊過程穩定性，但反力路徑不穩會導致曲線“看起來合格、實際存在高風險”。
反力需經反力臂、支撐點、工裝與工件形成閉環，若出現支撐點微滑移、剛度隨姿態變化、反力回路被零件彈性形變消耗的情況，能量會轉化為位移與微動摩擦，直接導致預緊力離散。疊加摩擦系數波動、表面處理或涂膠影響、孔位與裝配偏差、螺紋狀態差異與操作習慣等因素，同一擰緊程序也可能出現虛鎖/漏鎖、返工增多的問題。
這類問題的核心解決邏輯為：先穩定反力路徑，再優化曲線判定與放行策略，才符合工程閉環要求。
反力路徑異常最直觀的表現是落座點、上扭矩階段斜率漂移：
正常狀態：緊固件貼合后進入彈性拉伸階段，上扭矩段斜率相對穩定
異常狀態：反力臂支撐不穩或工具姿態偏載時，貼合過程會被局部翹曲、密封件/墊片壓縮、端蓋偏心干擾，導致落座點提前或滯后，斜率出現斷點或波動
這類漂移不一定觸發終擰扭矩超限，極易出現“扭矩閾值合格仍虛鎖”的隱患。因此需將落座點范圍、上扭矩段斜率區間納入過程監控窗口，而非僅監測終點數值，在反力回路、姿態或批次差異變動時，過程窗口可提前揭示風險。
角度增長異常通常比扭矩超限更早暴露擰緊問題，兩類典型異常特征如下：
滑牙或螺紋狀態異常：角度持續增長但扭矩爬升緩慢，曲線能量被螺紋打滑與摩擦消耗
頂死、干涉或孔位偏差：角度增長偏小而扭矩快速?zèng)_高
涂膠摩擦波動、表面狀態改變、密封件壓縮回彈也會導致終點扭矩與夾緊力不等價，僅靠扭矩閾值在密封面、多點鎖付、高摩擦波動場景極易失效。
落地防錯方案為：采用傳感器式擰緊系統做扭矩-角度采樣與階段控制，通過過程窗口對落座點、斜率、角度增長做曲線判定，異常觸發防錯互鎖，按規則開展復擰/復檢，所有過程數據存入追溯記錄。
反力臂設計核心目標是實現反力路徑可重復、可預測，設計要點如下：
避免支撐點接觸涂膠/油污表面產生滑移，減少單點支撐帶來的轉動自由度
通過導向、限位或輔助支撐降低工具偏載，保證反力沿預期回路閉合
將姿態變化納入工藝驗證，避免同一程序在不同姿態下出現曲線漂移

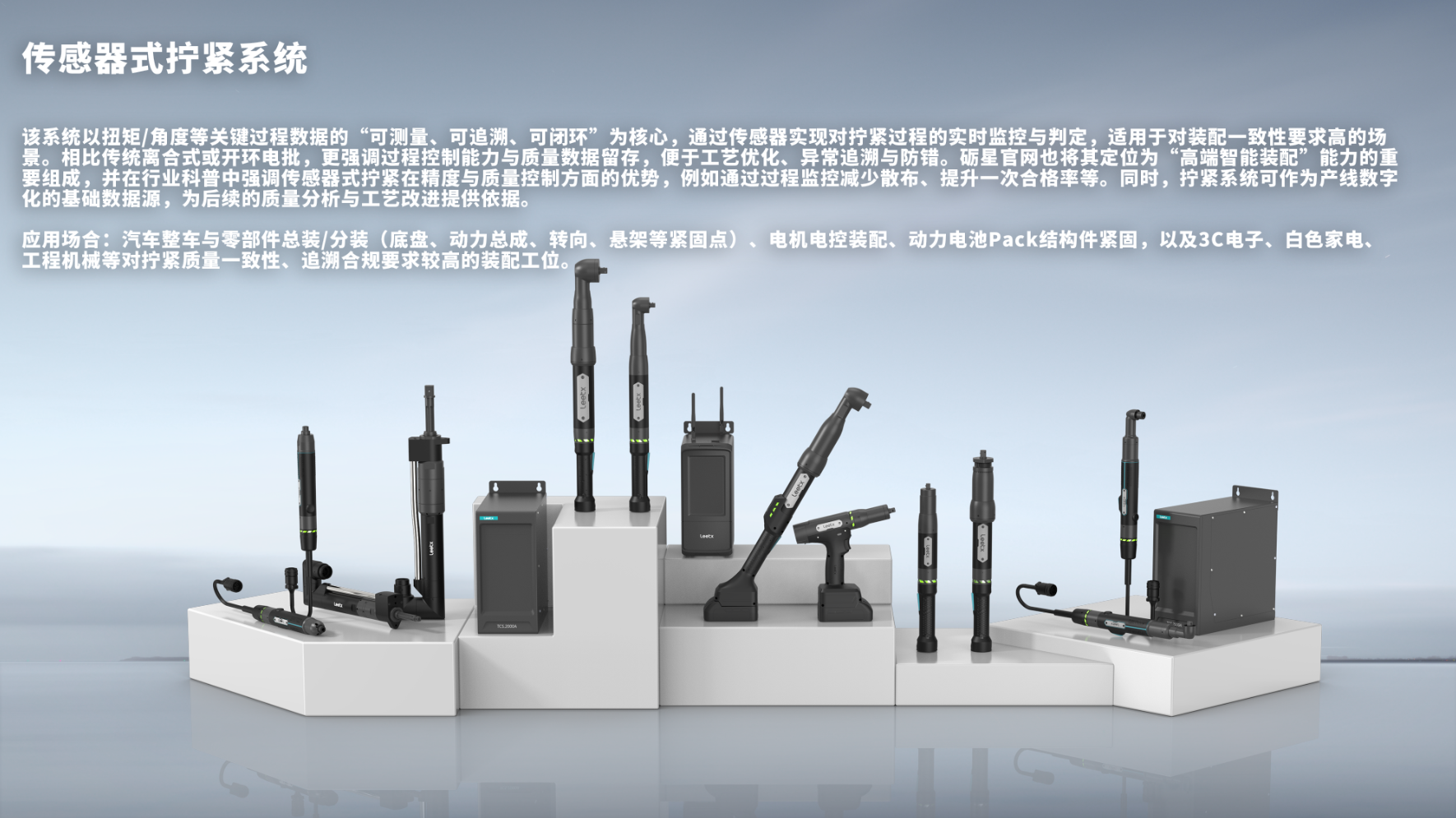

自動擰緊系統選型可參考以下規則：
有線擰緊系統：便于與產線控制集成、實現互鎖放行，適合固定工位批量生產
無線擰緊系統：適合返修或移動工位，需保證追溯記錄回傳完整
礪星擰緊系統支持過程監控與質量記錄保存，采用平臺化思路實現柔性工藝編輯與易換型管理，可將反力路徑與姿態規則固化為可復用工藝資產。
新能源電池殼體/上蓋螺栓鎖付：核心目標為密封均勻、預緊力穩定，核心風險包括涂膠摩擦波動、殼體局部翹曲、密封件壓縮、多點鎖付貼合差異；落地策略為固定交叉擰緊順序與反力路徑支撐點，通過扭矩-角度監控落座點與上扭矩段斜率，過程窗口越界即觸發防錯互鎖，追溯記錄用于復盤批次與工裝狀態，可實現過程波動可追溯、異常提前攔截的效果。
汽車零部件殼體上蓋鎖付：核心目標為減少頂死與返工，核心風險包括孔位偏差、螺紋狀態差異、工具姿態漂移；落地策略為通過角度增長異常區分滑牙與頂死并觸發對應處置規則，將依賴經驗的“扭矩合格但不放心”模式升級為“曲線判定可追溯”的標準化模式。
礪星聚焦智能裝配研發、生產與銷售，其伺服擰緊及相關系統方案適配上述閉環落地思路。
